Нанесение мягких на ощупь эластомеров, таких как термопластичные эластомеры (TPE) или термопластичные полиуретаны (TPU), на жесткий пластик, металл или печатные платы (PCB), улучшает эргономичный захват, гасит вибрацию и создает герметичную защиту от проникновения жидкости. Однако отказы продукта, такие как расслоение границ, вмятины, длительные циклы охлаждения или чрезмерная деформация детали, часто связаны с неправильной конструкцией толщины стенок.
Общие рекомендации по проектированию часто предполагают сохранение одинаковой толщины стенок 2,0 мм. На практике оптимальная толщина оболочки во многом зависит от конкретных материалов подложки, потребностей в структурном усилении, соотношения длин потоков и требований к адгезии. В этом техническом руководстве излагаются точные матрицы толщины, аспекты процесса, структурные правила DFM и протоколы проверки для приложений с формованием.
1. Рекомендуемая толщина формованной формы (оболочки) в зависимости от материала и подложки.

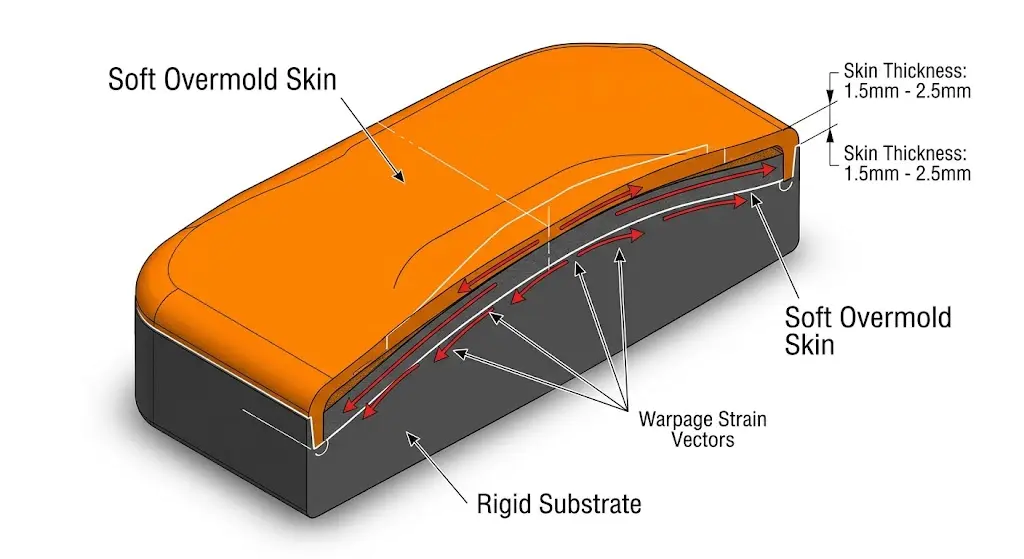

Определение толщины дополнительной формы требует баланса между функциональной тактильной обратной связью и тепловым напряжением, объемной усадкой и потерями времени цикла. Эластомеры обладают более высокими коэффициентами линейного теплового расширения (КЛТР), чем жесткие подложки; чрезмерно толстые оболочки формованной формы создают сильное сократительное напряжение во время охлаждения, что приводит к короблению подложки или сдвигу клея.
В приведенной ниже матрице указаны точные границы толщины подложек для изготовления сердцевин:
| Материал подложки | Минимальная толщина кожи | Рекомендуемая номинальная толщина | Максимальная усиленная толщина | Основные приложения и примечания |
|---|---|---|---|---|
| Инженерные пластмассы (АБС, ПК, ПК/АБС) | 0,75 мм | 1,50–2,50 мм | 3,50 мм | Бытовая электроника, ручки для электроинструментов. Отличный потенциал химического связывания за счет поверхностной молекулярной диффузии. |
| Высокотемпературные полиамиды (ПА6, ПА66, ПБТ) | 1,00 мм | 1,50–2,20 мм | 3,00 мм | Корпуса автомобильных двигателей, промышленные датчики. Для достижения полной химической адгезии требуется повышенная температура инструмента. |
| Полукристаллические пластмассы (ПОМ, ПП) | 1,20 мм | 1,80–2,50 мм | 3,00 мм | Низкая поверхностная энергия затрудняет химическое соединение; во многом зависит от механических функций блокировки. |
| Металлы (Литой алюминий, цинк, сталь) | 1,00 мм | 2,00–3,00 мм | 4,00 мм | Хирургические инструменты, захваты для тяжелого оборудования. Высокая теплопроводность быстро охлаждает расплав; требует предварительного подогрева. |
| Инкапсулированные печатные платы и электроника | 1,00 мм | 1,50–2,00 мм | 2,50 мм | Литье под низким давлением или деликатное формование. Толщина должна защищать хрупкие компоненты от давления зажима. |
Примечание дизайна: Мягкие на ощупь ручки обычно требуют номинальной толщины от 1,5 до 2,5 мм для достижения достаточного тактильного демпфирования. Толщина менее 1,0 мм кажется жесткой, а секции толщиной более 3,5 мм значительно увеличивают время охлаждения и создают внутренние пустоты.
2. Минимальная толщина инъекционной кожи и тонкостенные методы
Достижение надежного тонкостенного формования (менее 1,0 мм) без заусенцев, коротких всплесков или неровностей на поверхности зависит от контроля соотношения длин потока (L/T) и вязкости расплава.
Когда соотношение длины потока к толщине стенки (L/T) превышает 100:1, стандартные составы ТПЭ преждевременно замерзают. Составы ТПЭ/ТПУ с высокой текучестью и высоким индексом текучести расплава (MFI > 25 г/10 мин при 190°C/2,16 кг) обеспечивают минимальную толщину стенок до 0,50 мм - 0,75 мм на коротких путях потока (< 50 мм).
Основные рекомендации по процессам и инструментам для тонкостенного формования:
- Повышенная температура инструмента: Увеличьте температуру в полости формы подложки на 15–25 °C, чтобы предотвратить раннее замерзание на этапе впрыска.
- Последовательные шиберные клапаны или горячеканальные каналы: Опускайте заслонки с горячим наконечником непосредственно на более толстые участки зоны надформования, чтобы минимизировать перепады давления.
- Высокие скорости впрыска: Быстро заполняйте тонкие полости до того, как произойдет затвердевание поверхностного слоя, используя точные многоступенчатые профили упаковки для предотвращения образования дефектов.
- Контроль глубины вентиляции: Точная микровентиляция (глубина от 0,010 мм до 0,015 мм) имеет решающее значение вблизи тонких кромок, чтобы избежать ожогов захваченным воздухом и не вызвать вспышки смолы.
3. Правила проектирования однородных стенок, ребер, бобышек и переходов
Неравномерная толщина дополнительной формы вызывает дифференциальную усадку, которая создает локализованные концентрации напряжений и подъем кромок. Соблюдение строгих геометрических пропорций сохраняет структурную целостность и плавные переходы между кожей и подложкой.
Геометрические соотношения DFM:
- Соотношение стенок оболочки и сердцевины: Толщина формованной формы в идеале должна составлять от 60% до 80% толщины стенки подложки, чтобы предотвратить термическую деформацию подложки во время впрыска.
- Внутренняя толщина ребра: Ребра, встроенные под или внутри обшивки дополнительной формы, не должны превышать 50 % номинальной толщины стенки основной дополнительной формы. (например, толщина ребер подложки = 0,50 * толщина поверхностного слоя формования).
- Внутренние радиусы (R): Избегайте острых внутренних углов. Обеспечьте минимальный радиус R = 0,5 мм или от 0,5 до 0,75 толщины стенки во всех точках пересечения, чтобы минимизировать факторы концентрации напряжений.
- Ступень отключения и замковые канавки: Никогда не заканчивайте отформованную кожу на ровной поверхности. Спроектируйте ступеньку по периметру с глубиной, равной полной толщине кожи, в сочетании с канавкой для механической блокировки размером 0,5 x 0,5 мм, чтобы предотвратить отслоение вдоль открытых краев.
4. Подготовка основания, грунтовки и проверка прочности сцепления
Прочная формованная деталь требует высокой прочности межфазной адгезии. Механизмы адгезии делятся на две основные категории: Химическая диффузионная сварка и Механическая блокировка .
Методы предварительной обработки поверхности:
- Атмосферная плазма/обработка пламенем: Повышает поверхностную энергию неполярных полимеров (например, полипропилена) выше 44 дин/см для максимального смачивания.
- Химические грунтовки/силановые связующие: Наносится на металлические сплавы или керамические подложки перед формованием для образования ковалентных связей с поступающими эластомерными смолами.
- Абразивно-струйная обработка: Создает микрошероховатость на металлах (Ra 2,5–6,3 мкм), значительно улучшая механическую обработку.
Стандартные проверочные испытания на адгезию:
Целостность соединения оценивается с использованием стандартизированных протоколов испытаний:
- Испытание на отслаивание под углом 90 градусов (ASTM D903/ISO 813): Определяет силу, необходимую для отделения отформованной полосы от подложки. Допустимые промышленные значения составляют от 3,5 до 8,0 Н/мм в зависимости от твердости.
- Испытание на сдвиг внахлест (ASTM D1002): Оценивает прочность на сдвиг при растягивающей нагрузке.
Цель режима отказа: Протоколы контроля качества требуют Сплоченный провал (когда эластомерный материал рвется внутри), а не Нарушение адгезии (где на границе раздела кожа чисто отслаивается).
5. Инструменты, вентиляция, моделирование плесени и компромиссы в стоимости.
Толщина кожи напрямую влияет на себестоимость единицы продукции, время цикла и процент брака. Поскольку время охлаждения пластика экспоненциально увеличивается с толщиной стенки (время охлаждения пропорционально квадрату толщины стенки), увеличение толщины влечет за собой значительные потери времени цикла.
Допуски на усадку и моделирование CAE:
Материалы, полученные методом переформовки, демонстрируют объемную усадку в диапазоне от 1,2% до 2,5%, что значительно выше, чем у жестких инженерных термопластов (0,4–0,7%). Разработчики оснастки должны рассчитать дифференциальную усадку в программном обеспечении для анализа Moldflow (CAE), чтобы обеспечить точность конечной формы.
Ключевые результаты CAE-анализа, подлежащие оценке:
- Объемная усадка при замерзании: Обеспечивает равномерную упаковку при изменении толщины.
- Объемное отклонение/деформация: Определяет, вызовет ли асимметричное охлаждение на одной стороне металлической подложки или подложки печатной платы изгибающие силы.
- Межфазное напряжение сдвига: Оценивает, будет ли давление впрыскиваемого потока смещать или повреждать деликатные элементы подложки или предварительно установленные вставки.
