Экспертное руководство для инженеров-конструкторов и специалистов по закупкам по оптимизации формованных резиновых компонентов по индивидуальному заказу, соблюдению стандартов допусков и оптимизации международного производства.
Рекомендации по проектированию резиновых деталей, отлитых под давлением
Проектирование эластомерных компонентов требует особого инженерного мышления по сравнению с формованием жестких термопластов. Поскольку синтетический каучук подвергается значительному сшиванию во время вулканизации, динамика течения и объемная усадка диктуют точные геометрические ограничения. Основной причиной отказа резиновых формованных изделий по индивидуальному заказу является непостоянная номинальная толщина стенок, что приводит к неравномерной скорости отверждения, сильным внутренним пустотам и раковинам на поверхности. Поддержание рекомендуемой толщины стенок от 1,5 до 5,0 мм (с абсолютным функциональным минимумом около 0,5 мм для миниатюрных диафрагм) обеспечивает сбалансированный поток соединения и термическое равновесие во всей полости.
Угловые радиусы и углы уклона напрямую влияют на долговечность инструмента и эффективность выброса деталей. Острые внутренние углы концентрируют механическое напряжение и препятствуют течению эластомера; поэтому внутренние радиусы галтелей должны составлять не менее 25 % номинальной толщины прилегающей стенки (минимум 0,5 мм). Хотя природная эластичность резины с низкой твердостью позволяет принудительно извлекать из формы (зачищать) небольшие подрезы, применение угла уклона от 1,0 до 2,0 градусов на каждую сторону остается критическим для компаундов с высокой твердостью (свыше 70 по Шору А) или текстурированных поверхностей для предотвращения разрывов во время высокоскоростного выброса.
Для уплотнительных профилей нестандартные сечения прокладок требуют строгого соблюдения пределов деформации. При номинальной нагрузке зажима эластомерные уплотнения должны испытывать сжатие от 15% до 30%. Завышенный объем уплотнения относительно полости сальника приводит к гидравлической блокировке и преждевременному выходу из строя компрессионной системы.
| Проектный параметр | Рекомендуемая цель | RMA Класс A2 (Высокая точность) | ISO 3302-1 Класс М2 |
|---|---|---|---|
| Номинальная толщина стенки | от 1,5 мм до 5,0 мм | /- 0,10 мм (для размеров < 10 мм) | /- 0,16 мм (для размеров < 10 мм) |
| Внутренний радиус скругления | >= 25 % толщины стенки | /- 0,15 мм (от 10 до 25 мм) | /- 0,20 мм (от 10 до 25 мм) |
| Угол уклона | От 1,0 до 2,0 градусов на сторону | /- 0,20 мм (от 25 до 50 мм) | /- 0,32 мм (от 25 до 50 мм) |
| Глубина подрезки | < 5% без механического сердечника | /- 0,25 мм (от 50 до 80 мм) | /- 0,40 мм (от 50 до 80 мм) |
Таблица 1: Ключевые параметры конструкции и сравнение стандартов RMA Class A2 Precision и ISO 3302-1 Class M2.

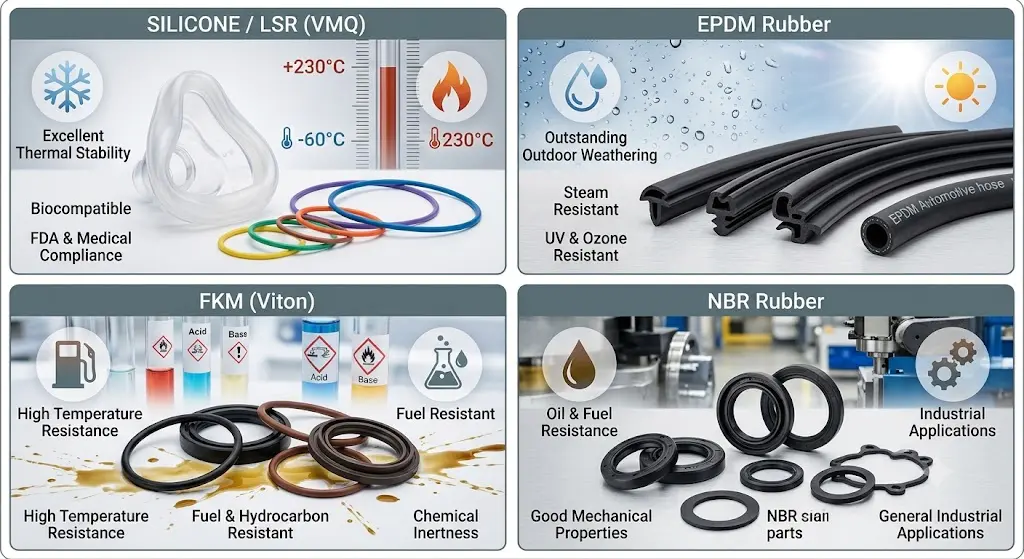

Выбор материала: силикон, EPDM и специальные эластомеры.
Выбор оптимального состава эластомера требует согласования структуры химического полимера с требованиями рабочей среды. Плотность сшивки, достигаемая во время вулканизации, напрямую влияет на физические свойства, включая прочность на разрыв, твердость по твердости (по Шору А) и сопротивление остаточной деформации при сжатии. Остаточная деформация при сжатии представляет собой остаточную деформацию, остающуюся после снятия сжимающей силы. Процент остаточной деформации при сжатии выражается математически как C = [(t0 - t1) / (t0 - tn)] * 100, где t0 — исходная толщина образца, t1 — окончательная толщина образца после восстановления, а tn — высота распорки.
Силиконовая резина (VMQ / Liquid Silicone Rubber - LSR) имеет неорганическую кремний-кислородную основу, которая демонстрирует термическую стабильность от -60 градусов C до 230 градусов C. LSR обеспечивает исключительную биосовместимость и низкую остаточную деформацию при сжатии, что делает ее лучшим выбором для медицинских и пищевых применений. Этилен-пропилен-диеновый мономер (EPDM) использует неполярную углеводородную основу, обеспечивая исключительную устойчивость к озону, полярным растворителям, пару и атмосферным воздействиям на открытом воздухе при значительно более низкой стоимости сырья, чем силикон. Фторуглеродные эластомеры (FKM / Viton) используют фторуглеродные связи, чтобы обеспечить превосходную устойчивость к жидкостям по отношению к агрессивным ароматическим углеводородам, синтетическому топливу и концентрированным химикатам при температуре до 250 градусов C.
| Тип эластомерного полимера | Диапазон твердости | Рабочая температура (градус Цельсия) | Предел прочности | Соблюдение основных нормативных требований |
|---|---|---|---|---|
| Силикон (VMQ/LSR) | От 10 до 80 по Шору А | от -60 до 230 | от 5 до 11 МПа | FDA 21 CFR 177.2600, USP класс VI |
| ЭПДМ резина | От 40 до 90 по Шору А | от -45 до 150 | от 8 до 20 МПа | NSF 61 (питьевая вода), варианты TPV, пригодные для вторичной переработки |
| Фторэластомер (ФКМ) | От 50 до 90 по Шору А | от -20 до 250 | от 10 до 18 МПа | Класс воспламеняемости UL94 V-0, спецификации OEM для автомобильной промышленности |
| Нитрил (NBR) | От 30 до 90 по Шору А | от -30 до 120 | от 7 до 18 МПа | Стандарты воздействия коммерческого топлива/масла |
Требования соответствия на рынках Северной Америки диктуют строгость рецептуры смесей. В продуктах, предназначенных для многократного контакта с пищевыми продуктами, должны использоваться ингредиенты, перечисленные в соответствии с FDA 21 CFR 177.2600. Компоненты медицинского назначения требуют испытаний на биологическую реактивность класса VI USP, подтверждающих нетоксичность при системных и внутрикожных оценках. Детали распределения питьевой воды требуют сертификации NSF 61, чтобы гарантировать отсутствие токсичных выщелачиваний при воздействии окружающей среды и повышенном воздействии горячей воды.
Процесс литья под давлением, оснастка и обеспечение качества
Литье резины под давлением принципиально отличается от обработки термопластов в плане управления температурой ствола. Резиновые смеси пластифицируются внутри цилиндра с контролируемой температурой от 70 до 90 градусов Цельсия, чтобы сохранить вязкость жидкости, не вызывая преждевременного сшивания (подгорания). Высокое давление впрыска (от 1000 до 2000 бар) подает однородную предварительно нагретую резину в нагретую полость формы (от 160 до 200 градусов Цельсия). Тепловая энергия внутри полости инициирует быструю вулканизацию, превращая жидкий полимер в эластичную твердую матрицу перед выбросом детали.
Сравнение архитектуры процесса: впрыск, сжатие и перенос
- Литье под давлением: Полностью автоматизированное заполнение с закрытой полостью. Быстрое время цикла (от 30 до 120 секунд). Идеально подходит для больших объемов работ со сложной геометрией, требующей допусков RMA класса A2. Высокие первоначальные вложения в инструмент.
- Трансферное формование: Полуавтоматическая, средняя точность. Предварительно измеренные поршневые силы поступают из тигля в закрытые полости формы. Более низкая стоимость оснастки, чем впрыскивание; подходит для малых и средних объемов и формования металлических вставок.
- Компрессионное формование: Ручная загрузка преформ в открытую полость. Длительное время цикла (от 3 до 10 минут). Низкие инвестиции в оснастку; лучше всего подходит для прокладок большого формата, небольших объемов и смесей со сверхвысокой твердостью.
Протоколы контроля качества используют стандартизированную систему выдачи ASTM D2000. Типичное обозначение материала, такое как ASTM D2000 M2BG714 B14 EA14, определяет семейство полимеров (BG = NBR), твердость по твердости (70/- 5 по Шору A), минимальную прочность на разрыв (14 МПа) и специальные суффиксы требований к испытаниям для остаточной деформации при сжатии (B14) и стойкости к воздействию жидкости (EA14).
| Дефект литья | Анализ первопричин | Превентивное проектирование/технологическое решение |
|---|---|---|
| Чрезмерная вспышка | Недостаточная сила зажима; изношенные линии пробора; чрезмерное давление впрыска | Увеличение тоннажа зажима; перепроектировать линии разъема; применить постобработку криогенного удаления засветки |
| Короткий выстрел (недополнение) | Преждевременное излечение (ожог); захваченный воздух; недостаточный объем выстрела | Встроить микроотверстия (глубиной 0,02 мм); более низкая температура ствола; оптимизировать размер бегуна |
| Пористость/вздутие | Попавшие в смесь летучие вещества или влага; неполная вулканизация | Внедрить системы вакуумного формования; продлить время отверждения; предварительно высушенное сырье |
| Метки потока/линии вязания | Низкая температура плавления; плохое слияние фронтов потоков по ядрам | Увеличить скорость впрыска; повысить температуру поверхности формы; переместить позиции ворот |
Факторы затрат, прототипирование и выбор партнеров
Экономика единицы продукции при формовании резины по индивидуальному заказу зависит от амортизированных затрат на оснастку, массы сырья, времени цикла и требований к постобработке. Математическая модель стоимости детали представлена как Стоимость единицы = (Стоимость инструмента / Общий объем производства) Стоимость материала [(Часовая ставка станка * Время цикла) / Количество гнезд] Стоимость постобработки.
Затраты на оснастку варьируются в зависимости от количества гнезд, марки стали (например, P20 или закаленной NAK80/H13) и конструкции системы направляющих. Прототип одногнездной формы обычно стоит от 2500 до 6000 долларов США, а срок изготовления составляет от 2 до 3 недель. Производство инструментов из закаленной стали с несколькими полостями (от 8 до 32 полостей) варьируется от 12 000 до 45 000 долларов США, при этом требуется от 4 до 6 недель на изготовление, отбор проб T1 и проверку размеров КИМ.
Для мелкосерийного производства (от 500 до 5000 единиц) экономически эффективным решением является мягкая алюминиевая оснастка или вкладыши для пресс-форм, напечатанные на 3D-принтере (с использованием высокотемпературных фотополимерных смол). Хотя быстрое прототипирование ускоряет валидацию, инженеры должны учитывать незначительные несоответствия свойств материалов между прототипными аддитивными смолами и конечными производственными компаундами, полученными литьем под давлением.
Система оценки партнеров-производителей
При оценке международных и прибрежных производственных партнеров отделы закупок должны проверять поставщиков на предмет ключевых показателей качества и проектирования:
- Сертификаты системы качества: ISO 9001 (общее качество), IATF 16949 (автомобильная промышленность) или ISO 13485 (медицинское оборудование).
- Собственные DFM и моделирование: Расширенные возможности анализа текучести пресс-формы для прогнозирования образования воздушных ловушек, баланса заполнения и объемной усадки перед резкой стали.
- Расширенный опыт формования: Подтвержденный опыт многократного формования или вставочного формования (приклеивание резины непосредственно к металлическим или пластиковым основам с использованием химических грунтовок).
- Право собственности на инструмент и гарантия: Полные права собственности передаются покупателю после оплаты в сочетании с пожизненной гарантией обслуживания инструмента в течение активного срока службы производства.
Ускорьте реализацию проекта по формованию резины на заказ
Загрузите свои файлы САПР сегодня, чтобы получить комплексный обзор проектирования для технологичности (DFM), включая анализ набора допусков, рекомендации по соединениям и мгновенное производственное предложение.
Запросить обзор и цену DFMЧасто задаваемые вопросы
Каковы наиболее важные правила проектирования резиновых деталей, отлитых под давлением?
Поддерживайте однородную толщину стенки от 1,5 до 5,0 мм, задавайте внутренние радиусы скруглений, равные не менее 25 % толщины стенки, применяйте углы уклона от 1,0 до 2,0 градусов на каждую сторону и проектируйте детали так, чтобы они соответствовали стандартным допускам точности RMA класса A2.
Как мне выбрать между силиконом и EPDM для моего проекта по формованию резины?
Выбирайте силикон (VMQ/LSR) для экстремальных температур (от -60 до 230 градусов C), биологической совместимости, соответствия FDA/USP или требований к низкой остаточной деформации при сжатии. Выбирайте EPDM для экономичного применения на открытом воздухе, требующего высокой устойчивости к озону, погодным условиям, пару и полярным жидкостям.
Какова типичная стоимость детали при литье резины под давлением и какие факторы на нее влияют?
Стоимость единицы зависит от выбора материала, объема детали, времени отверждения, количества полостей и метода удаления заусенцев. Инструменты с высокой кавитацией значительно сокращают затраты труда и машинного времени на каждую деталь при больших объемах производства.
Сколько времени занимает изготовление оснастки для литья под давлением резиновых деталей?
Создание прототипа или программного инструмента обычно занимает от 2 до 3 недель. Производство многоместных стальных форм обычно занимает от 4 до 6 недель, включая проектирование инструмента, обработку на станках с ЧПУ, электроэрозионную обработку и первоначальную проверку образца T1.
Каковы распространенные дефекты при литье резины под давлением и как их предотвратить?
Распространенные дефекты включают заусенцы (уменьшаемые точными линиями разъема и криогенным удалением заусенцев), короткие проколы (предотвращаемые вакуумной вентиляцией и контролем подгорания) и внутреннюю пористость (контролируемую с помощью вакуумного формования и оптимизированных циклов отверждения).
Какие требования FDA или медицинского назначения применяются к резиновым деталям в США?
Детали, контактирующие с пищевыми продуктами, требуют соответствия FDA 21 CFR 177.2600. Компоненты медицинского класса требуют биологической оценки класса VI USP, а компоненты питьевой воды требуют сертификации NSF 61.
Чем литье под давлением отличается от прессования или трансферного формования резиновых компонентов?
Литье под давлением обеспечивает превосходную точность размеров, автоматическую согласованность и быстрое время цикла для больших объемов. Трансферное формование экономически эффективно для средних объемов и склеивания вставок, тогда как компрессионное формование обеспечивает самые низкие первоначальные затраты на оснастку для деталей небольшого объема или большого формата.
