ВВЕДЕНИЕ: Сдвиг механизма производства

Вы когда -нибудь останавливалисьВ чтобы подумать о том, что нужно, чтобы построить современную машину? Это симфония штамповки, сварки, кастинга и обработки - процессов, которые были отраслевым стандартом более века. Они надежны, но они также медленные, дорогие для настройки и по своей природе ограничивают, когда дело доходит до дизайна.

Но автомобильный мир находится в решающей точке перегиба. Столкнулся с неумолимыми требованиями к более легкие транспортные средства, более быстрые циклы разработки и гипер-конструктивные конструкции , традиционные методы производства начинают распылять.

Входить 3D -печать , или как это называют инженеры, Аддитивное производство (АM) .

Это больше не только печать пластиковых безделушек. AM превращается из аккуратного трюка прототипирования в грозную технологию производства, которая активно формирует будущее мобильности. В требовательном мире автомобилей с высокими ставками 3D-печать больше не является вариантом «приятной»-это быстро становится Необходимо иметь преимущество .

В этой статье будет рассмотрено, как 3D -печать помогает автопроизводителям переопределить все, от простого джига на заводском этаже до сложной металлической части глубоко внутри вашего двигателя, раскрывая истинную силу этой производственной революции.

---

Что такое 3D -печать? (Быстрый учебник)

Прежде чем мы поговорим о том, как 3D -печать строит следующий BMW или Ford, давайте убедитесь, что мы все на одной странице о самой технологии.

Фундаментальная разница: аддитивная против подъема

Подумайте о традиционном производстве автомобилей (обработка, фрезерование) как Производство счищенного Полем Вы начинаете с большого блока материала (заготовки) и разрезаете, тренируете или вырезаете все, что вы не Хочу, пока тебя не останется с последней частью. Это эффективно, но создает огромное количество отходов.

3D -печать, conversely, is Additive Manufacturing. Это буквально наоборот. Вы начинаете с ничего с ничего и создаете деталь, слой за микроскопическим слоем, именно там, где необходим материал, на основе цифровой 3D -модели. Этот подход «только использование того, что вам нужно», является источником многих его революционных преимуществ, особенно в области стоимости и материальной эффективности.

---

Обычные процессы 3D -печати, используемые в автомобиле

Термин «3D -печать» охватывает семейство технологий, а автомобильная промышленность использует несколько ключевых игроков, в зависимости от того, нужен ли им быстрый пластиковый прототип или структурный металлический компонент:

Обработка аббревиатуры	Полное имя	Материальная фокус	Как это работает (суть)	Лучше всего для автомобиля ...
FDM	Моделирование сплавленного осаждения	Термопластики (полимеры)	Растает и вытягивает пластиковую нить, строительный слой за слоем, как очень точный пистолет с горячим клеем.	Быстрые, недорогие прототипы и простые джиг/приспособления.
СЛА	Стереолитография	Фотополимерные смолы	Использует лазер для лечения жидкой смолы в твердый объект. Известен высокими деталями и гладкими поверхностями.	Высокий точный прототипирование, сложные модели дизайна.
SLS	Селективное лазерное спекание	Нейлоновые порошки (полимеры)	Использует мощный лазер, чтобы объединить мелкие частицы порошка вместе, слой за слоем. Отличная сила.	Функциональные прототипы и детали конечного использования (например, воздуховоды HVAC, внутренняя отделка).
MJF	Multi Jet Fusion (HP)	Нейлоновые порошки (полимеры)	Использует систему агента, в сочетании с нагревательной лампой, для быстрого сливания слоев порошка. Известен скоростью и объемом.	Инструменты, детали конечного использования от низкого до среднего (например, настраиваемые вентиляционные отверстия, резервуары жидкости).
DMLS	Прямая металлическая лазерная спекание	Металлические порошки (алюминий, сталь, титан)	Аналогично SLS, но использует мощный лазер, чтобы полностью растопить и слиться с тонкими металлическими порошками.	Структурные компоненты, детали двигателя, высокопроизводительные инструменты.

Материалы: с чем мы печатаем?

Материалы, доступные сегодня, - это то, что действительно открыло дверь для 3D -печати в серьезных автомобильных приложениях.

• Полимеры (пластмассы): Помимо базового пластика, мы говорим о промышленном уровне, пламене-сножившихся нейлонах, поликарбонатах и ​​специализированных смолах, которые могут выдержать тепло, вибрацию и воздействие ультрафиолета, необходимые в транспортном средстве.

• Композиты: Это полимеры, усиленные волокнами, чаще всего углеродное волокно Полем Эти материалы имеют решающее значение для достижения легкий вес Цели, предлагающие прочность металлов на долю от веса - идеально для корпусов аккумулятора электромобилей и аэродинамических спойлеров.

• Металлы: Поврежение игры. Используя такие технологии, как DMLS, производители могут печатать алюминиевые сплавы (идеально подходит для рассеивания тепла), нержавеющей стали и титана для критически важных деталей, таких как выхлопные компоненты, специализированные кронштейны или даже определенные элементы двигателя.

С этим набором фундамента мы теперь можем оценить почему автомобильные компании вкладывают значительные средства в эту технологию - это не только скорость, а о материальные возможности и Дизайн свободы Этот металл и композитный AM позволяет.

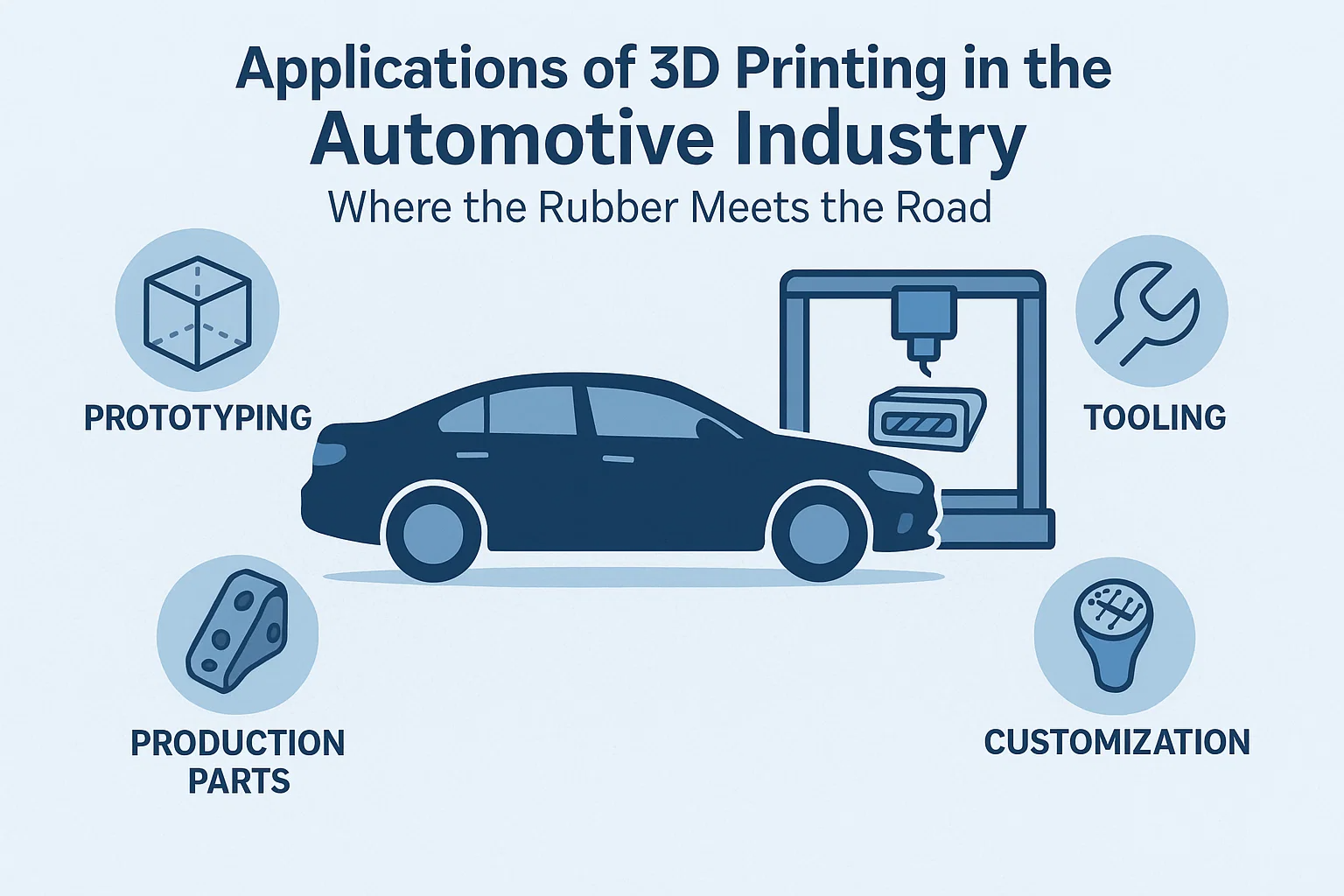

Применение 3D -печати в автомобильной промышленности: где резина встречает дорогу

Истинная сила 3D -печати заключается не только в его способности строить слой за слоем, но и в его числе универсальность На протяжении всего жизненного цикла продукта - от самого раннего наброска до последней запасной части, десятилетия спустя. Для автомобильной промышленности AM-это мульти-инструмент, который касается пяти основных областей:

1. Прототипирование: ускорение дизайнерской гонки

Это приложение OG, причина, по которой 3D -принтеры впервые ввели автомобильные лаборатории исследований и разработок.

• Быстрее и экономически эффективное прототипирование: Представьте, что дизайнер создает новый дизайн воздуха. Традиционно создание физической версии, требуемой отправки файла CAD в механизм, настраивая формы или инструменты, а также дни ожидания или даже недели. С современным промышленным 3D -принтером (например, SLA или системой MJF) этот инженер может иметь физически точный, функциональный прототип на своем столе на ночь .

• Быстрая итерация: Это ускорение означает, что инженеры могут проверить более дизайн. Вместо того, чтобы просто тестировать два варианта дизайна для сложного коллектора, они могут проверить десять. Недостатки обнаружены ранее, итерации дизайна быстрее, и время, необходимое для заблокирования окончательного дизайна, резко сокращается - что вызывает важные недели от цикла разработки продукта.

• Примеры: Автопроизводители регулярно напечатают полномасштабные эстетические модели мониторинга, аэродинамические компоненты, готовые к туннели, и даже функциональные, несущиеся нагрузки для ранних тестовых мулов.

2. Инструмент: Секретное оружие эффективности

В то время как прототипы получают заголовки, 3D напечатано Инструменты, джиги и светильники Тихие герои, преобразующие эффективность линии сборочной линии. Это не части, которые идут в автомобиль, а скорее используемые пользовательские средства построить Автомобиль.

• Настройка и эргономика: Сборка полна повторяющихся, точных задач. 3D-печать позволяет специалистам быстро создавать легкие, настраиваемые инструменты (например, руководства по гидам, выравнивание или приспособления для установки датчиков), адаптированные точно для контуров определенной автомобильной модели или даже для руки определенного сотрудника.

• Стоимость и экономия времени: Зачем тратить тысячи долларов и недель на обработку металлического контрольного датчика, который будет использоваться только для ограниченного производственного запуска? 3D -печатная полимерная версия, часто усиленная углеродным волокном (например, нейлон 12 ср), может стоить доли и быть напечатанной за день, что приводит к огромному сокращению накладных расходов и простоя.

3. Производственные детали: переход к конечному использованию

Это самая захватывающая граница. Это сдвиг от "3D -печать прототип" к «3D -печать часть, которая поставляется в машине».

• Транспортные средства с низким объемом и производительности: Для спортивных автомобилей, гиперкаров или электромобилей с ограниченным производственным номером стоимость традиционного инструмента является непомерно высокой. 3D-печать предлагает способ производства очень сложных, высокопроизводительных деталей (например, кончиков выхлопных газов титана, специализированных каналов охлаждения или сложных металлических кронштейнов) без инвестиций в многомиллионные формы.

• Сила консолидации части: Это ключевое техническое понимание. Традиционные сборки могут потребовать шесть различных штампованных, сварных или литых кусочков. 3D -печать, особенно Metal AM (DMLS), позволяет инженерам разрабатывать все шесть функций в Одна единственная геометрически сложная часть Полем Это уменьшает время сборки, снижает количество деталей (и сложность инвентаря) и часто приводит к более сильному, более легенному компоненту.

• Примеры: General Motors теперь включает в себя более ста 3D-печатных компонентов в новых транспортных средствах, таких как Cadillac Celestiq, начиная от косметической отделки до структурных кронштейнов.

4. Настройка и персонализация: опыт "My Car"

Рынок уходит от «массового производства» и к «массовому охватке». 3D -печать - это двигатель этого сдвига.

• Уникальные элементы внутренних дел: Хотите, чтобы ваше имя было запечатлено в отделке приборной панели, или определенный графический рисунок на ручке переключения передач? 3D -печать делает его экономически осуществимым. Автопроизводители могут предложить каталог сотен персонализированных вариантов, не зафиксируя большие запасы, печатая их по требованию .

• Вторичный рынок и аксессуары: Энтузиасты и тюнеры используют 3D -печать для создания пользовательских воздушных приемов, модифицированных элементов внешнего тела или монтировки для измерений вторичного рынка - уровень персонализации традиционного массового производства не может касаться.

5. запасные части и ремонт: цифровой склад

Для более старых или низких моделей инвентарь запасных частей является экономическим кошмаром. Производители должны угадать спрос, производить дополнительный и хранить их в течение многих лет.

• Цифровой инвентарь по требованию: Решение - это Цифровой склад Полем Вместо физической полки, полной покрытых пылью, автопроизводители хранят цифровой CAD-файл. Когда нужна редкая часть-скажем, конкретная пластиковая крышка для 20-летней классики-они просто загружают файл и распечатают его на ближайшем промышленном принтере.

• Сохранение автомобильного наследия: Это важно для классического восстановления автомобилей. Например, Porsche использует 3D-печать для поставки металлических деталей сверхуровных для своих культовых винтажных моделей, гарантируя, что эти транспортные средства остаются на дороге без необходимости воссоздания дорогостоящих, десятилетий.

---

Часть III: бизнес -императив - почему аддитивное производство необходимо для будущего автомобиля

Если предыдущий раздел объясняет широкое применение 3D -печати, остается вопрос для каждого исполнительного и инженера: Зачем терпеть стратегический сдвиг, чтобы принять его? Ответ заключается в пяти мощных, измеримых бизнес -преимуществах, которые в корне изменяют экономику производства автомобилей.

1. Мощность легкого веса и производительности

Стремление к снижению веса транспортного средства - легкий вес - не абстрактная цель; Это критический мандат, обусловленный спросом на более высокую производительность и экзистенциальную потребность в большем диапазоне аккумуляторов в электромобилях (EV). 3D -печать предлагает непревзойденное решение:

• Генеративный дизайн: В отличие от традиционного производства, которое ограничено ограничениями плесени и обработки, аддитивное производство (AM) может создавать проекты, созданные Генеративный дизайн программное обеспечение в жизнь. Инженер вводит требования к нагрузке и пространственные ограничения, а программное обеспечение, управляемое AI, разрабатывает деталь, используя только минимальный материал, необходимый.

• Сложные внутренние структуры: Этот процесс приводит к органической, подобной решетке геометрии-структуры, которые невозможно отбрасывать или машину,-которые обеспечивают равную или превосходную силу, одновременно уменьшая массу части до 50%.

• Выращивание производительности: Для электромобилей каждый спасенный килограмм переводится непосредственно в мили расширенного диапазона. Для высокопроизводительных и автоспортивных транспортных средств более легкие компоненты означают превосходную гибкость, лучшую экономию топлива и конкурентное преимущество на трассе. Например, Bugatti, как известно, 3D-печать титанового тормозного суппорта, который был почти половиной веса своего алюминиевого предшественника.

2. Время на рынок: ускоренная итерация

На быстро меняющемся рынке, где новая модель EV может быть устарела менее чем за пять лет, скорость имеет первостепенное значение. 3D -печать разрушает традиционную график разработки продукта.

• Быстрое прототипирование: Способность печатать функциональный прототип с высокой точностью в течение нескольких часов или дней, а не недели или месяцы, необходимые для традиционного инструмента (формы, умирание), зависит от игры. Это позволяет инженерам проводить десятки дизайнерских итераций на критических компонентах, от воздухозаборника до внутренних консолей, что приводит к превосходному конечному продукту.

• Производство без инструментов: Удаляя временный и дорогостоящий шаг создания форм и инструментов, 3D-печать резко снижает цикл разработки. Изменения в дизайне, которые когда-то потребовались месяцами повторного обучения, теперь могут быть реализованы в одночасье, просто обновив цифровой файл CAD.

3. Гизность цепочки поставок и цифровой инвентарь

Уязвимости глобальной централизованной цепочки поставок были болезненно обнажены во время недавних кризисов. Аддитивное производство обеспечивает путь к большей устойчивости и значительному снижению эксплуатационных затрат.

• Производство по требованию: Автомобильные компании могут заменить физические склады запасных частей цифровой инвентарь Полем Вместо того, чтобы закупать тысячи устаревших или малообъяснимых деталей на протяжении десятилетий, они хранят защищенный файл САПР и распечатают часть на местном учреждении или даже в дилерском центре, только тогда, когда он нуждается в клиенте.

• Снижение затрат на запасы: Этот сдвиг устраняет огромные затраты на склады, доставку и устаревание. Для классических автомобильных подразделений это гарантирует, что редкие детали всегда могут быть воспроизведены без необходимости совершать экономически запретительный производственный пробег.

• Местное производство: Технология облегчает децентрализованное, локализованное производство, изоляционные производители от геополитических сбоев и высоких трансграничных затрат на доставку.

4. Настройка как основная функция

Массовое производство долгое время было врагом персонализации. 3D-печать переворачивает эту динамику, что делает настройку экономической реальностью, даже для производителей крупного объема.

• Массовая настройка: Для брендов класса люкс и специальных автомобилей, уникальных отделений, компонентов панели панели и персонализированных аксессуаров могут быть напечатаны в небольших масштабах, не затрагивая чрезмерные затраты на пользовательские инструменты.

• Эргономика и эффективность: На заводе, высокоспециализированных приподмывания, светильников и эргономичных средств сборки могут быть напечатаны на заказ для конкретных линий или даже отдельных работников, значительно повышая эффективность производства и снижая риск человеческой ошибки.

5. Часть консолидации и сборочной простоты

Традиционная сборка часто включает в себя десятки дискретных предметов - стабилисты, скобки, каналы - которые должны быть изготовлены отдельно и собраны с трудом и сложностью.

• Интегрированные компоненты: Аддитивное производство может консолидировать десять или более сложные, взаимосвязанные детали в единый сплоченный компонент. Это не только делает часть более сильной и легкой (путем устранения крепежных элементов), но также резко упрощает процесс сборки, снижение затрат на рабочую силу и минимизацию потенциальных точек отказа.

Часть IV: Доказательство в той части-тематические исследования и объема производства, и объем производства

Стратегические преимущества аддитивного производства больше не являются теоретическими. Самые инновационные автопроизводители вышли далеко за пределы прототипов, интегрируя 3D-печатные компоненты непосредственно в свои производственные линии и высокопроизводительные автомобили.

Вот окончательные тематические исследования, которые подтверждают сдвиг отрасли:

1. Высокопроизводительный пионер: Bugatti

Работа Bugatti представляет собой вершину объединения генеративного дизайна с металлическим аддитивным производством, чтобы решить экстремальные проблемы производительности.

• Компонент: 8-поршневый моноблок Титановый тормозный суппорт (Для Hiron Hypercar).

• Технология: Селективное лазерное плавление (SLM) высокопроизводительного титанового сплава, TI6AL4V.

• Воздействие: 3D -печатный суппорт весит просто 2,9 кг , снижение веса на 40% по сравнению с условно изготовленной алюминиевой версией (4,9 кг). Критически, это достигло этого снижения веса, сохраняя при этом прочность на растяжение $1,250{\text{N/мм}}^2$ и прохождение самых строгих испытаний, включая остановки от $250\text{миль в час}$ Полем Это был самый большой функциональный титановый компонент, когда -либо напечатанные для автомобильного применения во время его разработки.

2. Лидер тома: группа BMW

BMW, возможно, является самым продвинутым производителем массового рынка с точки зрения интеграции AM в течение всей своей операции-от исследования и разработки до конечного продукта и оптимизации пола завода.

• Производственная шкала: Группа BMW теперь производит 400 000 3D -печатных деталей в год по всей своей глобальной производственной сети.

• Примеры конечного использования: BMW имеет интегрированные печатные компоненты в различные модели, в том числе:

  • Кровяные кронштейны: На таких транспортных средствах, как BMW I8, оптимизированные нагрузки полимерные кронштейны, использовались для обеспечения легких пластиковых пластиковых крыш (CFRP), усиленных углеродными волокнами.

  • Пользовательские ощупывание и джиг: На сборочной линии для своих крыш M-серии CFRP BMW использует массивные, бионические (органически структурированные) роботы, которые являются $25\%$ легче, чем их предшественники. Эта экономия веса позволяет автопроизводителю использовать более мелкие, более энергоэффективные роботы, снижая затраты и потребление энергии.

• Цифровая фабрика: Установив свой специальный кампус аддитивного производства, BMW быстро развивает и распространяет знания для печати инструментов, призовочных и приспособлений на любом из своих глобальных заводов, достигая локализованной устойчивости цепочки поставок по требованию.

3. Эффективность новатор: Ford Motor Company

Ford стратегически использует 3D-печать, чтобы сэкономить миллионы ежегодно, в первую очередь, применяя технологию к высоким областям на заводе и на вторичном рынке.

• Инструменты и производственные средства: На таких растениях, как трансмиссионная установка Валенсии, внутренняя лаборатория 3D -печати Ford создала каталог из более чем 5000 печатных деталей, производящих десятки тысяч печатных производственных средств и запасных частей ежегодно. Эти пользовательские инструменты, такие как контрольные датчики, гиды по бушению и индивидуальные клипы, значительно улучшают эргономику работника и значительно сокращают время простоя.

• Преимущество стоимости: Когда критическая линия сборочной линии ломается, традиционно замена может занять недели и стоить тысячи долларов. Печать в течение нескольких часов на долю от стоимости, Ford поддерживает беспрецедентную непрерывность эксплуатации.

• Последний рынок и устаревшие части: Как и Porsche и другие основные производители производителей, Ford оцифровывает свой инвентарь отмененных запасных частей, гарантируя, что владельцы классических или более старых моделей всегда могут найти функциональную замену OEM-спецификации по требованию.

4. Будущее транспортное средство: General Motors (GM)

GM демонстрирует, как генеративная конструкция и 3D -печать объединяются для производства деталей, которые переопределяют структурную целостность и снижение веса.

• Компонент: A Генерально разработанный кронштейн сиденья (производится в сотрудничестве с Autodesk).

• Воздействие: Новый консолидированный дизайн GM -кронштейна Восемь различных традиционных компонентов в a single, complex 3D printed piece. The resulting part was $40\%$ легче и $20\%$ сильнее оригинальной сборки. Эта интеграция функции и структуры является самым ясным сигналом, что 3D -печать - это не просто процесс замены, но и фундаментальная философия редизайн для всего транспортного средства.

Три столпа аддитивного будущего

Интеграция 3D -печати создает три основных сдвига парадигмы, которые определят автомобильный ландшафт на следующее столетие:

1. Императив массовой настройки

Традиционное производство - это модель массового производства - обучение предназначено для миллионов идентичных частей. Аддитивное производство, однако, позволяет массовая настройка Полем Для высококлассных транспортных средств роскоши или производительности это означает, что уникальные, оптимизированные водители компоненты (пользовательские рулевые колеса, господство для сидения) могут быть изготовлены по требованию. Для потребителей это открывает дверь для персонализированной отделки, значков и внутренних элементов без непомерных затрат.

2. преимущество электромобиля (EV)

Электромобили непропорционально выигрывают от снижения веса. Эффективность электромобиля напрямую связана с его массой. Позволяя инженерам создавать сложные, бионические структуры и консолидировать несколько компонентов в один (как видно из GM), 3D -печать является наиболее эффективным инструментом для снижения веса транспортного средства, тем самым Расширение диапазона аккумуляторов и сокращение общего потребления материала.

3. Цифровая цепочка поставок и устойчивость

Конечной целью является цифровой инвентарь Полем Вместо того, чтобы складывать тысячи физических запасных частей в течение десятилетий, производители могут хранить цифровой файл (план CAD). Когда необходима часть-будь то инструмент на сборочной линии или компонент замены для 20-летнего транспортного средства-ее можно напечатать на месте, в любом месте мира, в течение нескольких часов. Этот сдвиг устраняет затраты на складские расходы, резко сокращает время доставки и обеспечивает беспрецедентную устойчивость в отношении глобальных сбоев цепочки поставок.

Окончательный взгляд

Автомобильная промышленность движется к очень децентрализованной производственной модели с цифровым управлением. Каждая часть будет подвергаться вопросу: Этот компонент лучше произведен вычислительно или аддитивно?

Поскольку технологии 3D -печати продолжают расти в скорости, разнообразии материалов и масштабах, ответ будет все чаще. Эта технология не только улучшит автомобили; Это пересмотрит, как и где они построены, открывая эпоху производства, которая быстрее, легче, более сильнее и по своей природе более устойчивой. . . .
